.AT3684 多路信号源

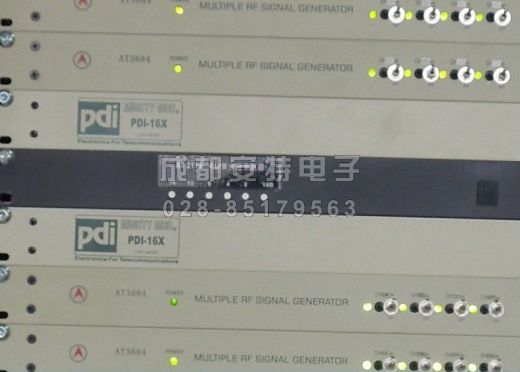

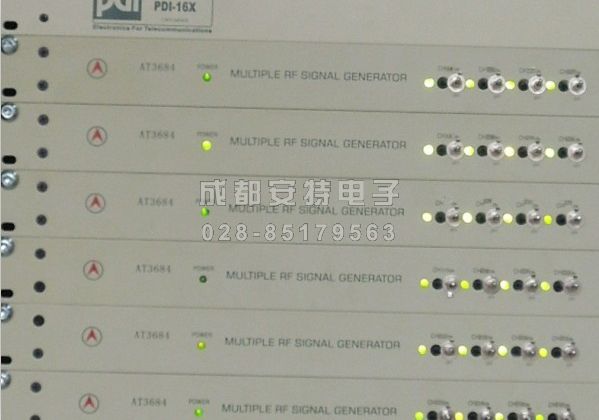

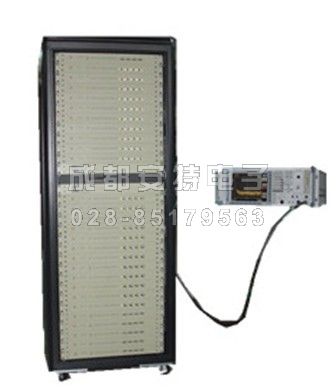

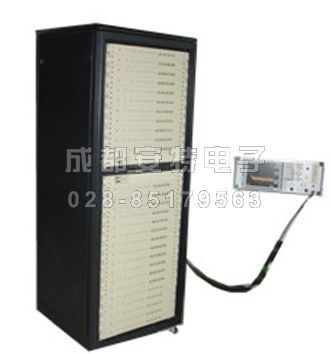

AT3684多路信号发生器
AT3684多路信号发生器是我公司专门为广电行业提供的测试设备，该多路信号发生器由84个不同频点的信号合成后，经40dB步进衰减器后输出。输出频率范围为48~860MHz，该产品采用了专门的锁相技术；输出电平稳定可靠；外型美观，使用方便;适用于有线电视设备生产厂家和广电部门的有线电视台等;它主要的功能是用于测试有线电视HFC网中光链路的主要技术指标（C/N，C/CTB，C/CSO）。

• 简述

AT3684多路信号发生器，它主要的功能是用于测试有线电视HFC网中光链路的主要技术指标（C/N，C/CTB，C/CSO），同时也可用于测试光发射机，光接收机及放大器的主要性能指标。
该多路信号发生器由84个等不同频点的信号合成后经步进衰减器输出。输出频率为48~860MHz，最大输出电平92dBmV。

• 特点

• 专业的锁相技术，载波相位抖动小，噪声低，频偏小
• 采用专业电路设计，C/N，C/CTB，C/CSO等指标较好
• 适用于测试有线电视HFC网中的主要技术指标
• 适用于测试光发射机，光接收机及放大器的主要性能指标
• 外型美观，组装灵活，使用方便
• 性价比高，可替代进口产品

• 使用条件

• 环境温度：0°C ~ 40°C
• 环境湿度：50 ~ 80%RH
• 供电电压：~ 50Hz  220V ± 10%
• 仪器预热时间：约10分钟



• 主要性能指标

  1、输出频率：48~860MHz

   2、输出电平：³ 92dBmV

3、频率准确度：¦ £ 250MHz   £ ± 5KHz

               ¦ ³ 250MHz   £ ± 10KHz

4、频率稳定度：±5ppm

5、幅度稳定度：£ ± 1dB

6、带外寄生输出：£ - 80dBc

7、C/N：³ 65dBc  （加滤波器后，测试电平90 ± 1 dBmV）

8、C/CTB：³ 80dBc（加滤波器后，测试电平90 ± 1 dBmV）

9、C/CSO：³ 80dBc（加滤波器后，测试电平90 ± 1 dBmV）

10、输出步进衰减器（手调）：0 ~ 40dB

11、单路输出衰减调节：³ 0 ~ 8dB

12、反射损耗：³ 12dB

13、输出阻抗：75W

14输出连接器：N型
五、主机及配件

1. AT3684多路信号发生器                                                      1 套
2. 内部连接电缆                                                                    1套
3. 测试附件  螺旋滤波器含16个频点

DS1～DS6 Z1 Z16 Z36 DS13 DS20 DS22 Z38 DS42 DS56      16只


4. 测试电缆         N75J/FJ（1.2米长）                                    1 根
5. BNC/FJ测试电缆（60cm长）                                             1根
6. 外部测试用步进衰减器 30dB衰减/1dB步进                           1只
7. 使用说明书                                                                       1 份
