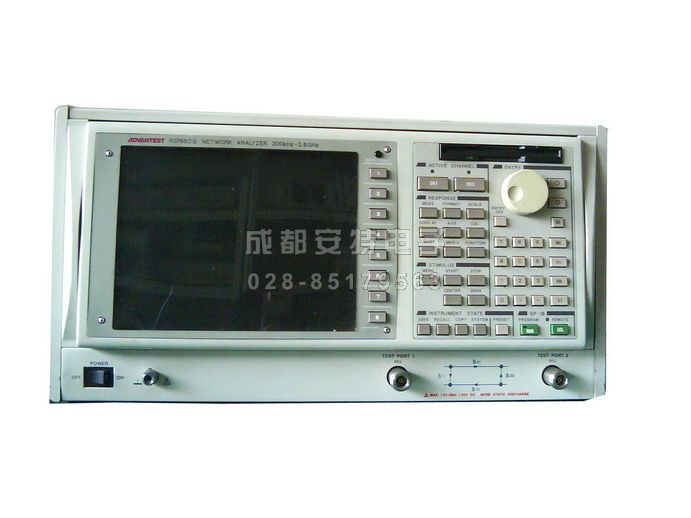

R3765CG|矢量网络分析仪
频率范围：300kHz～3.8GHz (R3765CG)300kHz～8GHz (R3767CG)
卓越的多端口器件测量
高速扫描时间：150µs/点(在2端口全校准条件下)
内置3端口或4端口测试装置(选件)
软件夹具(选件)
阻抗转换(选件)
端口转换(选件)
匹配网络(选件)
|
R3767CG/R3765CG网络分析仪技术指标
|
||
|
测量性能
|
||
|
扫描通道
|
2通道 (CH1，CH2)
|
|
|
显示通道
|
4通道 (CH1，CH2，CH3，CH4)
|
|
|
轨迹
|
2轨/通道 (8踪显示)
|
|
|
测量参数
|
S11，S21，S12，S22
OPT.11/13：S11，S22，S33，S21，S12，S31，S13，S23，S32
OPT.14：S11，S22，S33，S44，S21，S31，S41，S12，S32，
S42，S13，S23，S43，S14，S24，S34
根据参数算出阻抗(Z)，导纳(Y)计算
|
|
|
测量格式
|
直角坐标表示：振幅 (线性/对数)，相位，群延时，VSER，
复数 (实部/虚部)
史密斯图：光标值，线性/对数，相位，复数 (实部/虚部)，R+jX，
G+jB
Polar极坐标表示：光标值，线性/对数，相位，复数 (实部/虚部)
|
|
|
|
||
|
信号特性
|
||
|
频率
|
范围：300kHz～3.8GHz (R3765CG)
300kHz～8.0GHz (R3767CG)
OPT.12/13 (R3765CG)：
300kHz～3.8GHz
设定分辨率：1Hz
测量分辨率：±0.01ppm
精度：±10ppm (23+5℃)
温度稳定度：±7.5ppm (0～55℃，代表值)
长时间稳定度：±3ppm (年，代表值)
|
|
|
输出
|
范围：+10dBm～-10dBm
OPT.12/13：+4dBm～-16dBm
OPT.14：+8dBm～-10dBm
OPT.10/10+11：+5dBm～-15dBm (ATT FIX)
+5dBm～-75dBm (ATT AUTO)
OPT.10+12/10+13：-1dBm～-21dBm (ATT FIX)
-1dBm～-81dBm (ATT AUTO)
OPT.10+14：+3dBm～-15dBm (ATT FIX)
+3dBm～-75dBm (ATT AUTO)
分辨率：0.01dB
精度
±0.5dB (50MHz，0dBm，23±5℃)
OPT.10/10+11/10+14：±0.5dB (50MHz，-5dBm，23±5℃)
OPT.12/13：±0.5dB (50MHz，-6dBm，23±5℃)
OPT.10+12/10+13：±0.5dB (50MHz，-11dBm，23±5℃)
OPT.11/13/14按照TEST PORT1
OPT.10按照ATT=0dB
平坦度：2.0dBp-p (23±5℃)
OPT.10按照ATT=0dB
OPT.11/13/14按照TEST PORT1
线性
300kHz～15MHz；
±0.4dB (-5～+5dBm，0dBm基准23±5℃)
±0.8dB (-10～+10dBm，0dBm基准23±5℃)
15MHz～8GHz；
±0.2dB (-5～+5dBm，0dBm基准23±5℃)
±0.4dB (-10～+10dBm，0dBm基准23±5℃)
OPT.10/10+11：
300kHz～15MHz；
±0.6dB (-10～0dBm，-5dBm基准23±5℃)
±1.3dB (-15～+5dBm，-5dBm基准23±5℃)
15MHz～8GHz；
±0.4dB (-10～0dBm，-5dBm基准23±5℃)
±0.6dB (-15～+5dBm，-5dBm基准23±5℃
OPT.12/13：
300kHz～15MHz；
±0.4dB (-11～-1dBm，-6dBm基准23±5℃)
±0.8dB (-16～+4dBm，-6dBm基准23±5℃)
15MHz～3.8GHz；
±0.2dB (-11～-1dBm，-6dBm基准23±5℃)
±0.4dB (-16～+4dBm，-6dBm基准23±5℃
OPT.10+12/10+13：
300kHz～15MHz；
±0.6dB (-16～-6dBm，-11dBm基准23±5℃)
|
|
|
±1.3dB (-21～-1dBm，-11dBm基准23±5℃)
15MHz～3.8GHz；
±0.4dB (-16～-6dBm，-11dBm基准23±5℃)
±0.6dB (-21～-1dBm，-11dBm基准23±5℃)
OPT.14：
300kHz～15MHz；
±0.4dB (-5～+5dBm，0dBm基准23±5℃)
±0.8dB (-10～+8dBm，0dBm基准23±5℃)
15MHz～8GHz；
±0.2dB (-5～+5dBm，0dBm基准23±5℃)
±0.4dB (-10～+8dBm，0dBm基准23±5℃
OPT.10+14：
300kHz～15MHz；
±0.6dB (-10～0dBm，-5dBm基准23±5℃)
±1.3dB (-15～+3dBm，-5dBm基准23±5℃)
15MHz～8GHz；
±0.4dB (-10～0dBm，-5dBm基准23±5℃)
±0.6dB (-15～+3dBm，-5dBm基准23±5℃
OPT.10按照ATT=0dB
|
||
|
衰减精度
|
OPT.10/10+11/10+12/10+13/10+14：
ATT 20dB (ATT FIX)
±4dB (ATT=0dB基准23±5℃)
ATT 40dB (ATT FIX)
±5dB (ATT=0dB基准23±5℃)
ATT 60dB (ATT FIX)
±6dB (ATT=0dB基准23±5℃)
按照TEST PORT1
|
|
|
信号纯度
|
高次谐波：20dBc (最大输出，23±5℃)
非高次谐波：30dBc (最大输出，23±5℃)
OPT.14：30dBc (最大输出，>1MHz offset 23±5℃)
相位噪音 (10kHz off)：85dBc/Hz (300kHz～40MHz，23±5℃)
85dBc/Hz+20Log (f/40MHz)
(40MHz～8GHz，23±5℃)
OPT.12/13：85dBc/Hz+20Log (f/40MHz)
(40MHz～3.8GHz，23±5℃)
|
|
|
扫描性能
|
扫描类别：线性扫描，对数扫描，程序扫描，功率扫描
扫描时间：150µs/point
点数：3，5，11，21，51，101，201，301，401，
601，801，1201
扫描触发：连续，单次，最大值保存，外部触发
|
|
|
|
||
|
收信特性
|
||
|
分辨率带宽
|
10Hz～20kHz (1，1.5，2，3，4，5，7可切换)
|
|
|
稳定度
|
噪音轨迹：0.003dBrms (300kHz～2.6GHz，RBW 3kHz，代表值)
0.006dBrms (2.6GHz～3.8GHz，RBW 3kHz，代表值)
0.012dBrms (3.8GHz～8.0GHz，RBW 3kHz，代表值)
OPT.12/13：0.014dBrms (300kHz～2.6GHz，RBW 3kHz，代表值)
0.022dBrms (2.6GHz～3.8GHz，RBW 3kHz，代表值)
温度稳定度：0.01dB/℃ (300kHz～2.6GHz，代表值)
0.02dB/℃ (2.6GHz～8.0GHz，代表值)
长时间稳定度：0.005dB/week (代表值)
|
|
|
振幅特性
|
振幅分辩率：0.001dB
频率特性：±1.0dB (23±5℃)
动态精度：最大下降-20dB为基准
0.20dB (0～-10dB，300kHz～3.8GHz)
0.40dB (0～-10dB，3.8GHz～8.0GHz)
0.05dB (-10～-50dB)，0.10dB (-50～-60dB)
0.40dB (-60～-70dB)，1.00dB (-70～-90dB)
OPT.12/13 (R3765CG)：
With an input power level of +4dBm considered to be a 0dB level，
a reduction of -32dB from that level is the reference
0.2dB (-12～0dB，代表值)
0.05dB (-42～-12dB)
0.2dB (-52～-42dB)
0.7dB (-62～-52dB)
2.0dB (-72～-62dB)
|
|
|
相位特性
|
相位分辨率：0.01º
频率特性：±5º (23±5℃)
动态精度：最大下降-20dB为基准
2.0º (0～-10dB，300kHz～3.8GHz)
4.0º (0～-10dB，3.8GHz～8.0GHz)
0.3º (-10～-50dB)
0.4º (-50～-60dB)
1.5º (-60～-70dB)
4.0º (-70～-80dB)
8.0º (-80～-90dB)
OPT.12/13 (R3765CG)：
With an input power level of +4dBm considered to be a 0dB level，
a reduction of -32dB from that level is the reference
2.0º (-12～0dB，代表值)
0.3º (-42～-12dB)
0.5ºdB (-52～-42dB)
1.0ºdB (-62～-52dB)
3.0ºdB (-72～-62dB)
|
|
|
群时延特性
|
范围：通过公式τ=ΔΦ/(360×Δf)计算，
ΔФ=相位差、Δf=频率差(频率孔径)
群延时分辨率：1ps
频率孔径：可设定[100/(测量点数-1)]×2%～5%
精度：相位精度/(360×频率孔径(Hz))
|
|
|
|
||
|
测量通道特性
|
||
|
负载匹配
|
16dB (300kHz～40MHz，23±5℃)
18dB (40MHz～2.6GHz，23±5℃)
16dB (2.6GHz～3.8GHz，23±5℃)
14dB (3.8GHz～8.0GHz，23±5℃)
OPT.12/13：
16dB (300kHz～40MHz，23±5℃)
16dB (40MHz～2.0GHz，23±5℃)
15dB (2.0GHz～3.8GHz，23±5℃)
|
|
|
源匹配
|
14dB (300kHz～40MHz，23±5℃)
16dB (40MHz～2.6GHz，23±5℃)
15dB (2.6GHz～3.8GHz，23±5℃)
12dB (3.8GHz～8.0GHz，23±5℃)
OPT.12/13：
14dB (300kHz～40MHz，23±5℃)
16dB (40MHz～2.0GHz，23±5℃)
15dB (2.0GHz～3.8GHz，23±5℃)
OPT.10/10+11/10+14：
13dB (300kHz～40MHz，23±5℃)
16dB (40MHz～2.6GHz，23±5℃)
15dB (2.6GHz～3.8GHz，23±5℃)
12dB (3.8GHz～8GHz，23±5℃)
OPT.10+12/10+13 (R3765CG)：
13dB (300kHz～40MHz，23±5℃)
16dB (40MHz～2.0GHz，23±5℃)
15dB (2.0GHz～3.8GHz，23±5℃)
|
|
|
方向性
|
28dB (300kHz～40MHz，23±5℃)
30dB (40MHz～2.6GHz，23±5℃)
26dB (2.6GHz～3.8GHz，23±5℃)
22dB (3.8GHz～8.0GHz，23±5℃)
OPT.12/13：
28dB (300kHz～40MHz，23±5℃)
27dB (40MHz～2.0GHz，23±5℃)
22dB (2.0GHz～3.8GHz，23±5℃)
|
|
|
串扰
|
90dB (300kHz～40MHz)
100dB (40MHz～2.6GHz)
90dB (2.6GHz～3.8GHz)
80dB (3.8GHz～5.0GHz)
70dB (5.0GHz～8.0GHz)
OPT.12/13：
85dB (300kHz～40MHz)
90dB (40MHz～2.0GHz)
90dB (2.0GHz～3.8GHz)
OPT.14：
90dB (300kHz～40MHz)
95dB (40MHz～2.6GHz)
85dB (2.6GHz～3.8GHz)
75dB (3.8GHz～5.0GHz)
65dB (5.0GHz～8.0GHz)
|
|
|
最大输入电平
|
+12dBm
OPT.12/13 (R3765CG)：+20dBm
|
|
|
噪声电平
(最大输入电平)
|
RBW 3kHz时
-85dB (300kHz～40MHz)
-90dB (40MHz～3.8GHz)
-80dB (3.8GHz～8.0GHz)
RBW 300Hz时
-95dB (300kHz～40MHz)
-100dB (40MHz～3.8GHz)
-90dB (3.8GHz～8.0GHz)
OPT.14：
RBW 3kHz时
-85dB (300kHz～40MHz)
-85dB (40MHz～3.8GHz)
-75dB (3.8GHz～8.0GHz)
RBW 300Hz时
-95dB (300kHz～40MHz)
-95dB (40MHz～3.8GHz)
-85dB (3.8GHz～8.0GHz)
|
|
|
最大输入电压
|
±30Vdc，0.5A
|
|
|
输入破损电平
|
+21dBm，30Vdc
|
|
|
测试通道接口
|
N型接口 (female)
OPT.12/13：N型接口 (75Ω，female)
|
|
|
|
||
|
显示
|
||
|
显示器
|
8.4英寸TFT彩显
|
|
|
显示灯
|
半亮度；40000H (代表值)
|
|
|
|
||
|
其它功能
|
||
|
误差校正
|
普通，普通/隔离
1端口校准
2端口校准
3端口校准 (OPT.11/13/14)
4端口校准 (OPT.14)
平均值，平滑功能，电气长，相位补正
|
|
|
光标功能
|
多路光标10个
ΔMark，Search，光标→功能
|
|
|
规格限制线功能
|
最多可存31组数据，PASS/FAIL，蜂鸣器功能
|
|
|
存储再生功能
|
位图格式；最多可20幅
文件格式；存软盘或内存中 (8Mbit容量)
|
|
|
控制功能
|
BASIC程序功能 (2Mbit)
|
|
|
FDD形式
|
与MS-DOS相对应 (DD720kB，HD 1.4MB)
|
|
|
|
||
|
与外设相连
|
||
|
外接VGA信号
|
15针D-SUB (VGA)
|
|
|
GP-IB
|
IEEE488.1，IEEE488.2
|
|
|
并口
|
TTL电平
输出端 (8bit×2)
输入端 (4bit×2)
|
|
|
串口
|
附件用串口I/O
|
|
|
打印机口
|
IEEE-1284-1994标准 (ESC/P J84，ESC/P Y2，PCL)
|
|
|
键盘
|
IBM PC-AT标准
|
|
|
外部基准频率
|
1MHz，2MHz，5MHz，10MHz (±10ppm)
0dBm (50Ω以上)
|
|
|
探针功率
|
±12V±0.5V，300mA
|
|
|
|
||
|
一般要求
|
||
|
使用环境
|
FDD使用时：+5℃～+40℃，相对湿度80%以下(无霜时)
FDD不使用时：0～+50℃，相对湿度80%以下(无霜时)
保存环境：-20～+60℃
电源：AC100V～120V，50Hz/60Hz
AC220V～240V、50Hz/60Hz
外形尺寸：424mm(W)×220mm(H)×400mm(D)
重量：约18.5kg以下
耗电：250VA
附件：操作说明，编程说明，电缆，保险丝
|
|
|
网络分析仪
|
R3765CG
|
R3767CG
|
|
|
频率范围
|
300kHz～3.8GHz
|
300kHz～8GHz
|
|
|
传输特性测量
|
●
|
●
|
|
|
反射特性测量
|
●
|
●
|
|
|
S参数
|
●
|
●
|
|
|
硬件选择
|
OPT.11 (内置型3通道测试组件)
|
▲
|
▲
|
|
OPT.14 (内置型4通道测试组件)
|
▲
|
▲
|
|
|
OPT.10 (输出衰减)
|
■
|
■
|
|
|
OPT.12 (75Ω接口)
|
▲
|
||
|
OPT.13 (75Ω接口)
|
R3765CG+OPT.11
|
||
|
软件选择
|
OPT.70 (时域分析)
|
■
|
■
|
|
OPT.71 (软件安装(平衡))*
|
■
|
■
|
|
|
OPT.72 (软件安装(单))
|
■
|
■
|
|
